继电器:继电器如何选型（短）
继电器如何选型（短）
分类：继电器-----2023年7月25日
继电器是一种常用的可控型器件，按照分类有电磁继电器、固态继电器等。通过选用合适的继电器类型可以实现弱电控制强电的目的。那么继电器该如何选型呢？以电磁继电器为例。
1.按照控制信号选型
继电器要动作的话，需要在线圈两端加载合适的电压。根据线圈电压等级，常见的继电器有DC5V，DC12V，DC24V，DC48V等。也就是说要根据线圈的额定电压等级来选型。

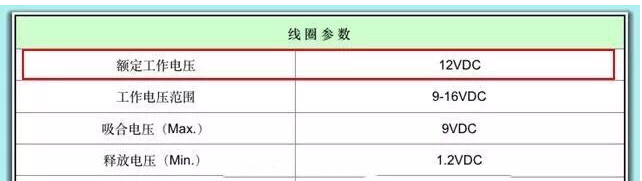

上图是线圈额定电压为DC12V的继电器。
2.按照控制回路对象的电压等级选型
要根据你的控制回路的电压等级选型，比如你要控制DC24V的系统，还是要控制AC220V的系统。机械触点式的继电器用在直流或交流回路中都是可以的，所以要根据电压等级选型。
上图是触点额定电压为DC48V的继电器
3.按照控制回路的电流大小进行选型
确定了控制回路的电压之后，还要确认控制回路的电流。比如你的回路流过的最大电流是直流10A，还是交流30A。

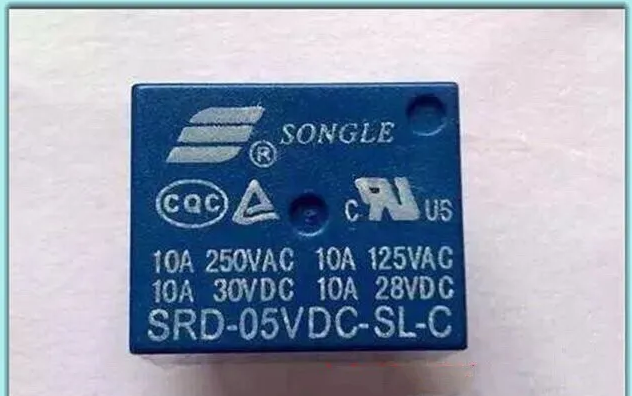

上图中的继电器触点容量信息如下：
10A 250VAC ;10A 125VAC;
10A 30VDC ; 10A 28VDC;
所以你的控制回路电压和流过的电流只要不超过规定的范围就可以选用。
