300 kHz至6 GHz操作
每秒高速> 5000个双端口s参数
'Quad RX'四接收器架构可实现最佳精度
今天的微波测量仪器需要简单，准确，便携且价格合理。它们不再局限于专家，现在被科学家，教育工作者，测量员，检查员，工程师和技术人员用于无线电和千兆位数据应用。现在，Pico Technology已将其在微波采样示波器和时域传输和反射测量方面的专业知识应用于您的USB矢量网络分析仪。

高性能，便携性和低成本

·300 kHz至6 GHz操作
·每秒高速> 5000个双端口s参数
·'Quad RX'四接收器架构可实现最佳精度
·在10 Hz带宽下118 dB动态范围
·带宽为140 kHz时，0.005 dB RMS跟踪噪声
·紧凑的半机架，轻巧的包装
·通过Microsoft Windows界面通过USB进行PC控制
·参考平面偏移和去嵌入
·时域和端口阻抗转换
·表格和图形打印和保存格式，包括Touchstone
·P1dB，AM到PM和独立信号发生器实用程序
·完全可访问，引导8和12项校准过程
·6种校准模式，包括未知通过和连接DUT隔离
·校准和检查标准，并提供可靠测量数据

使矢量网络分析可访问
今天的微波测量仪器需要简单，准确，便携且价格合理。它们不再局限于专家，现在被科学家，教育工作者，测量员，检查员，工程师和技术人员用于无线电和千兆位数据应用。现在，Pico Technology已将其在微波采样示波器和时域传输和反射测量方面的专业知识应用于您的USB矢量网络分析仪。

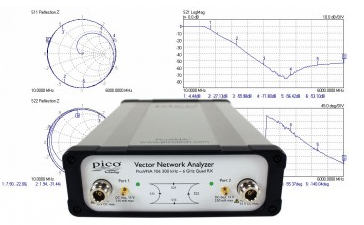

PicoVNA 106是一款专业的USB控制，实验室级矢量网络仪器，具有性能，便携性和经济性。尽管体积小，成本低，但该仪器采用“Quad RX”四接收器架构，可消除内部转换开关的三接收器设计无法纠正的错误，延迟和脆弱性。
PicoVNA 106在140 kHz的最大工作带宽下提供118 dB的卓越动态范围和仅0.005 dB RMS跟踪噪声。它还可以在190μs内收集每个频率点的所有四个s参数; 换句话说，一个500点的2端口.s2p Touchstone文件，不到十分之一秒。成本非常低，PicoVNA 106甚至可以用作经济高效的高动态范围标量网络分析仪！它在教室，小型企业甚至是业余工作室都很实惠，但在微波专家的实验室中却能胜任。

矢量网络分析到处都是
凭借所有这些优势，PicoVNA 106非常适合现场服务，安装测试和课堂应用。其远程自动化接口将其用途扩展到以下应用：
·测试自动化或需要集成反射测量或传输测量核心的OEM，在：
·电子元件，组件和系统，以及接口/互连ATE（电缆，PCB和无线）
·材料，地质，生命科学和食品科学组织成像或穿透扫描和雷达应用
·制造，分销和服务中心行业的检验，测试，表征或校准
·制造，安装和故障终身的宽带电缆和线束测试
·天线匹配和调整
'Quad RX'四接收器架构

在VNA中，扫频正弦波信号源用于顺序激励互连或被测器件的端口。然后接收并测量出现在两个VNA端口处的所得发射和反射信号的幅度和相位。为了完全表征2端口被测器件（DUT），需要进行6对测量：从两个端口发出的信号的幅度和相位，以及在两个端口接收的信号的幅度和相位。每个来源的端口。在实践中，这可以通过单个源，转换开关和两个接收器以合理的精度实现; 后者的输入通过另一对转换开关进行切换。或者，三个接收器可以与额外的输入转换开关一起使用，或者像在PicoVNA中一样，可以使用四个接收器。使用四个接收器消除了无法纠正的接收器输入转换开关错误（主要是泄漏和串扰）。这些残留误差始终存在于两个和三个接收器架构中，导致精度低于Quad RX设计。
支持8和12项校准和未知通过
几乎所有的矢量网络分析仪都针对12个误差源进行校准（每个信号方向为6个）。这就是所谓的12期校准，经验丰富的VNA用户习惯于定期执行。在四接收器设计中，一些误差源被减少，使得8项校准成为可能，以及称为未知直通的重要且有效的校准技术。这使得能够在校准过程中使用任何直通互连（包括DUT），极大地简化了程序并减少了需要维护的昂贵校准标准的数量。
高级矢量网络分析仪用户将很高兴知道内部a波和b波数据可在诊断设施下输出。因此，可以导出转换开关错误术语。

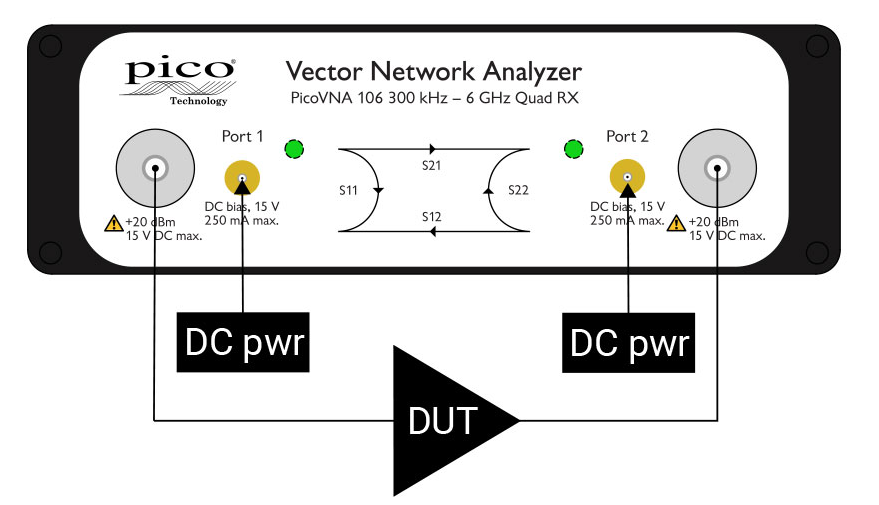

偏置-TS
Bias-Ts通常不在其他VNA上提供，或作为昂贵的附加物提供。使用PicoVNA 106的内置偏置Ts为有源器件提供直流偏置或测试激励，而无需外部DC模块的复杂性和成本。偏置由外部电源或测试源提供，路由到与每个VNA端口相邻的SMB连接器。
测试电缆和校准标准
Pico Technology提供各种射频和微波附件。测试电缆和校准标准对VNA的整体性能有特别重要的意义，因此我们建议您仔细选择配件。电缆和标准通常是VNA测量中最薄弱的环节，尽管成本高，但通常会对测量不确定性产生重大影响。在最低水平的不确定性中，成本可能很高，并且测量可能会受到看似非常小的损坏或磨损的影响。出于这些原因，许多客户同时拥有用于校准，参考或测量标准的高级产品，以及用作工作或传输标准和电缆的标准级产品。Pico Technology现在可以提供两种等级的经济型解决方案。
